Hmoždinka EJOT STR U 2G s kovovým šroubem 8x135 mm
Kód: 100
po celé ČR

bezpečného nákupu

a prověřené materiály

ceny pro každého
Související produkty
Detailní popis produktu
Hmoždinka EJOT STR U 2G s kovovým šroubem je určená pro upevnění tepelně izolačních desek z bílého polystyrenu, šedého polystyrenu, soklového polystyrenu a minerální vlny v kontaktním zateplovacím systému – ETICS. Doporučujeme do betonu, lehčeného betonu, pórobetonu, plných i děrovaných cihel. Při aplikaci pomocí montážního setu STR U dojde během šroubování k automatickému zatlačení(zapuštění) hmoždinky cca 15 mm do izolantu, při šroubování pouze pomocí STR bitu TX 30-1/4" x 90. Talířová hmoždinka EJOT STR U 2G s kovovým šroubem zajišťuje stálý přítlak izolačních desek na lepící tmel a zabraňuje zvedání desek od podkladu. Zároveň se snižuje smykové zatížení desek což způsobuje, že se desky nemohou posouvat do stran. Pro stanovení užitné délky kotvící hmoždonky EJOT STR U s kovovým šroubem je třeba brát v úvahu tloušťku izolace a všechny nenosné krycí vrstvy (např. stará omítka, lepidlo). Počet hmoždinek při montáži je závislý na výšce budovy, tvarových charakteristikách budovy, umístění budovy, větrové oblasti a kvalitě podkladu pro kotvení. Pro eliminaci možného prokreslení hmoždinek EJOT STR U 2G s kovovým šroubem skrz fasádu doporučujeme provést zápustnou montáž hmoždinek.

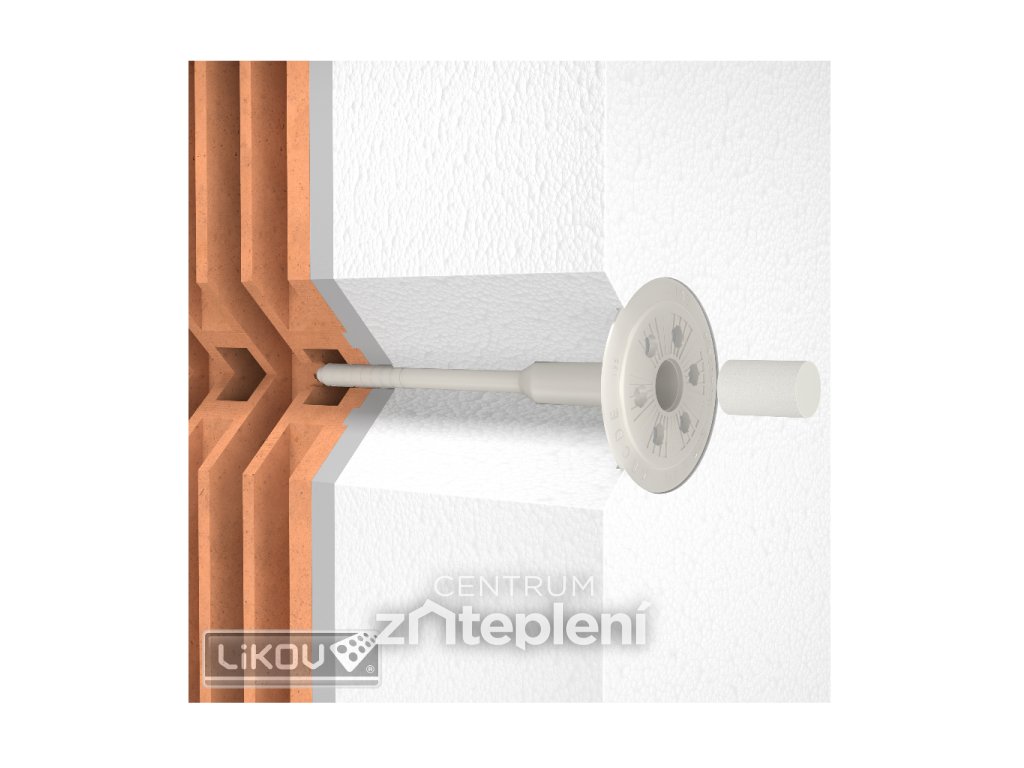

Povrchová montáž Talířové hmoždinky EJOT STR U 2G s kovovým šroubem:
Do předem vyvrtaného a dostatečně čistého otvoru vložíme hmoždinku EJOT STR U 2G s předmontovaným kovovým trnem a poklepem ji dorazíme k izolantu. Trn zatlučeme tak, aby se talířek hmoždinky zatlačil cca. 2 mm pod povrch izolantu. Abychom předešli nežádoucímu prohnutí tepelné izolace kotvíme izolaci ve všech spojích izolačních desek a jednou až třemi hmoždinkami do plochy desky, vždy v místě naneseného lepidla. Spotřeba hmoždinek na 1m2 je cca 6 - 8 kusů, dle podkladu. U novostavby určíme správnou délku hmoždinky EJOT STR U 2G s kovovým trnem součtem kotevní hloubky (40 mm třída A,B,C,D, 65 mm třída E), tloušťky izolantu a 20 mm vrstvy lepidla (např.: na zateplení 100 mm polystyrenem použijeme hmoždinky o délce 160 mm). U rekonstrukcí, kde kotvíme přes již stávající omítku (břízolit, štuková nebo minerální omítka) je nutné připočítat sílu této vrstvy do celkové délky hmoždinky (zpravidla 20-30 mm). Celková délka hmoždinky EJOT STR U s kovovým trnem u rekonstrukce při zateplení 100 mm polystyrenem by tak činila 180 mm (platí pro třídy A,B,C,D). Talířová hmoždinka EJOT STR U 2G s kovovým trnem musí být vždy ukotvená celou svou rozpěrnou částí ve zdivu. Po ukotvení všech talířových hmoždinek zastěrkujeme viditelné talířky a tepelnou izolaci vhodným fasádním lepidlem a následně vytvoříme s vloženou sklotextilní perlinkou výztužnou armovací vrstvu.
Zápustná montáž Talířové hmoždinky EJOT STR U 2G s kovovým šroubem:
Zápustné kotvení fasádní tepelné izolace je způsob kotvení, který odbourává tepelné mosty a eliminuje možné prokreslení kotvících hmoždinek skrz fasádu. Zápustné kotvení je moderní a v poslední době velmi používaný systém montáže talířových hmoždinek. Do tepelné fasádní izolace vyhloubíme pomocí frézky kruhovou výseč o rozměru 70 mm. Následně fasádní desku ukotvíme hmoždinkou EJOT STR U 2G s kovovým šroubem, jejíž talířek zůstává po zavrtání zapuštěn cca. 20 mm od vnější části tepelné izolace. Do vzniklého prostoru přiložíme bílou nebo šedou polystyrenovou zátku o průměru 70 mm či minerální zátku o průměru 70 mm. Po zaklopení hmoždinek zátkami vznikne ideálně rovná plocha, která je připravena na provedení výztužné armovací vrstvy pomocí správného stěrkového tmelu s vloženou sklotextilní síťovinou. Délku kotvících hmoždinek určujeme podobně jako u povrchové montáže s tím rozdílem, že od celkové délky hmoždinky odečteme 20 mm vzhledem k zapuštění hmoždinky.
Třídy stavebních materiálů, do kterých lze izolaci kotvit hmoždinkami EJOT STR U 2 G s kovovým šroubem.
A - beton, kámen
B - plná cihla
C - děrované cihly
D - lehčený beton
E - pórobeton (bílé a šedé tvárnice, Ytong)
Délka: 115mm
Průměr talířku: 60mm
Průměr dříku: 8mm
Kotevní hloubka: min. 25mm (beton, cihly) / 65mm (pórobeton)
Nákup
Doplňkové parametry
Kategorie: | Hmoždinky beton, kámen |
---|---|
Účel použití: | kotvení fasádního polystyrenu, kotvení soklového polystyrenu, kotvení fasádní vaty, kotvení fenolické pěny |
Kvalita řešení: | Standardní řešení |
Rozměr: | 8x135 mm |
Délka trnu: | 135 mm |
Typ trnu: | kovový šroubovací trn |
Podkladový materiál: | beton, děrovaná cihla, plná cihla, pórobeton/ytong, lehčený beton, kámen |
Způsob montáže: | povrchová montáž, zápustná montáž |
Kalkulačka: | ks |
Kusů v balení: | 100 |
